半導體行業有毒氣體檢測儀解決方案-深國安百科
行業背景：
目前芯片蝕刻是我國半導體行業關鍵技術之一，芯片蝕刻主要是利用化學反應來蝕刻掉芯片表面不需要的部分，以實現芯片電路的制造。以常見的干法等離子體蝕刻為例，主要是使用了具有等離子放電特性的電子特氣，但是這些電子特氣一般都是屬于對人體有毒有害的氣體，濃度過高時極易危害人體健康。
那么芯片蝕刻工藝危險有害氣體有哪些呢?一般而言，主要包括氯化氫HCL、氟化氫HF、溴化氫HBr等，而在現場安裝使用芯片廠蝕刻區有害氣體檢測儀就是為了對這些氣體進行監測，以免發生危險。
芯片干法等離子蝕刻工藝危險有毒氣體主要有以下幾種：
1.氯化氫HCL
氯化氫是無色有刺激性氣味的氣體，分子式為HCL，一般為鹽酸揮發的蒸氣，屬于對人體有毒有害的氣體。氯化氫對人體的影響分為急性中毒和慢性損害。急性中毒多見于意外事故中，主要表現為頭痛、頭昏、惡心、咽痛、眼痛、咳嗽、聲音嘶啞、呼吸困難、胸痛、胸悶，有的有咯血。嚴重者可引起化學性肺炎、肺水腫、肺不張等病癥。長期在超過 15mg/m3 度的環境下操作，會造成牙酸蝕癥、慢性支氣管炎等慢性病變。
2.溴化氫HBr
溴化氫在常溫常壓狀態下是無色有刺激性氣味的氣體，分子式為HBr，具有非常強的吸濕性，接觸空氣即產生無色透明至淡黃色煙霧，生成強腐蝕性的氫溴酸，屬于對人體有毒有害的氣體，職業接觸限值MAC為10mg/m3。溴化氫可引起皮膚、粘膜的刺激或灼傷。長期低濃度接觸可引起呼吸道刺激癥狀和消化功能障礙。
3.氟化氫HF
氟化氫在常溫常壓狀態下是無色有刺激性氣味的氣體，分子式為HF，具有非常強的吸濕性，接觸空氣即產生白色煙霧，生成強腐蝕性的氫氟酸，屬于對人體有毒有害的氣體。氟化氫對皮膚、黏膜有腐蝕刺激作用，其慢性影響有嗅覺減退、上呼吸道慢性炎癥等，長期低濃度接觸氟化氫氣體可引起干燥性或萎縮性鼻炎、咽炎和慢性支氣管炎，長期接觸無機氟化物，常見有眼、上呼吸道、皮膚出現刺激癥狀和慢性炎癥,神經衰弱綜合癥。
半導體行業有毒氣體儀檢測儀解決方案：

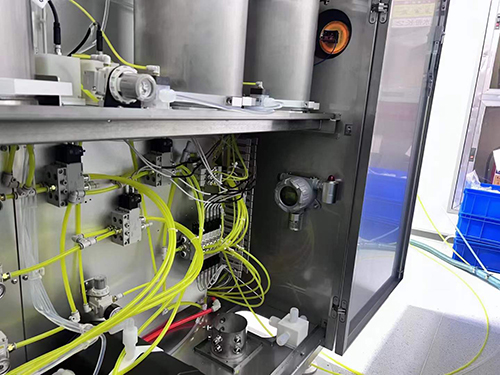

在整個芯片干法等離子蝕刻工藝過程中卻存在著包括氯化氫HCL、氟化氫HF、溴化氫HBr等在內的危險有害氣體，為了防止這些芯片干法等離子蝕刻氣體泄漏造成危險事故，需要在現場布設固定式有毒氣體檢測儀來實現24小時不間斷連續實時在線監測這些芯片干法等離子蝕刻氣體的濃度值，當檢測氣體超標，則會報警自動聯鎖風機電磁閥啟停，排除險情。
布設方案說明：

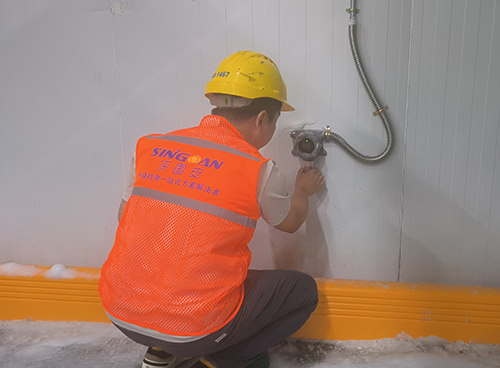

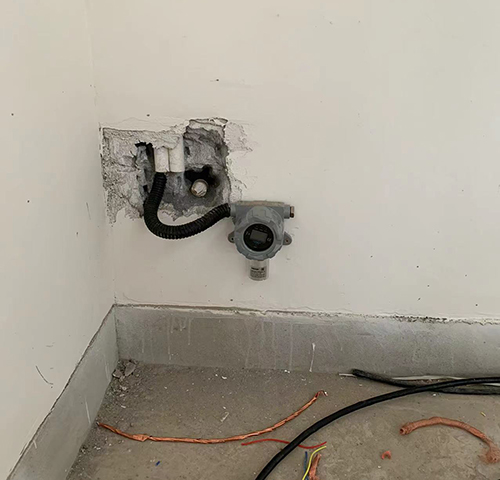

1.SGA-501固定式有毒氣體檢測儀單機使用
傳統大多數固定式有毒氣體檢測儀都具備聲光報警功能，可以在每個芯片生產車間現場環境布設獨立氣體監測點，不過注意單機儀器需要搭配一個電源適配器應用;這是目前常規最為常見的一種檢測方式。

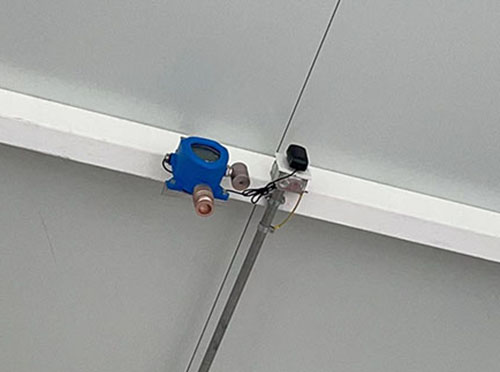

固定式有毒氣體檢測儀建議用戶一般選配帶無線傳輸功能，可以通過GPRS方式連接物聯網平臺，綁定PC端或者手機端，即可實時查看，分析或?qū)С霰O(jiān)測數據;或者用戶可通過物聯網平臺接收短信、微信、郵箱、語音等方式接收報警信息，提醒相關人員進行相應措施處理。
如有多種氣體檢測需求，推薦可以選用SGA-504系列固定四合一有毒氣體檢測儀，該款產品同時檢測氯化氫HCL、氟化氫HF、溴化氫HBr、溴氣等多種有毒氣體的濃度值，氣體超標聲光報警，內置繼電器，可自動聯動控制排氣風機的啟停。SGA-504系列固定四合一有毒有害氣體檢測儀配備工業級鋁合金防護外殼，堅固耐用;2.4英寸超大屏幕，完美顯示目標氣體、濃度、單位、指示燈工作狀態等各項參數;中英文、繁體，操作界面，適合所有人群;國外原裝進口傳感器，具備精度高、穩定性強、誤差率低等特點;支持多種信號傳輸，兼容90%以上廠家的氣體報警控制器、PLC、DCS、DDC等上位機系統。

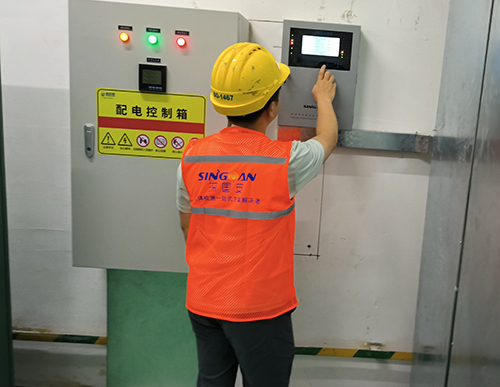

2.固定式有毒氣體檢測儀搭配報警主機應用
固定式有毒氣體檢測儀安裝布設總線制RS485或者4-20mA分線制監測系統，氣體報警主機用途是可以用于連接多個氣體檢測儀器，方便統一查看監測數據。目前雖然氣體檢測儀也可以獨立安裝，但是如果定點探測器安裝太多，是非常不便于管理。另外，你可以通過信號傳輸線連接所有的氣體檢測儀到控制報警主機，并將主機安裝在監視室，如果檢測氣體濃度異常，控制器主機也會發出報警,聯動電閥或排氣扇、噴霧系統等外圍設備。值班室工作人員也可以通過控制器準確地找到泄漏點的位置，并及時處理現場問題。
